Инновации и поверки больших счётчиков

Полезные модели

Около десяти лет назад «МРСК Урал» сообщил о необходимости создать компактные комбинированные измерители тока и напряжения, которые позволили бы организовать точку коммерческого учета электроэнергии в сети 110 кВ непосредственно на границе балансовой принадлежности без существенных капитальных затрат. Предложенный инженерами «АЙ-ТОР» концепт такого устройства был положительно оценён энергетиками и дал старт инновационному проекту разработки и производства уникальных устройств, до сих пор не имеющих аналогов в стране и в мире.

Сейчас оборудование компании применяется при организации коммерческого и технического учёта электроэнергии, для борьбы с нетехническими потерями и для повышения наблюдаемости в любой точке сети от 6 до 110 кВ в рамках реализации программы «Цифровая энергетика».

Производимые устройства не являются классическими трансформаторами тока и напряжения - это комбинированные электронные измерительные трансформаторы тока и напряжения с собственными конструктивными особенностями. Тем не менее, они нисколько не уступают по метрологическим характеристикам классическим трансформаторам тока и трансформаторам напряжения, а по техническим характеристикам и возможностям применения зачастую превосходят их.

Главным преимуществом устройств I-TOR являются их малые габариты и масса , а также простой и быстрый монтаж. Это даёт возможность использования I-TOR 6 (10, 20) кВ без выделения дополнительной ячейки ТН в малогабаритных трансформаторных подстанциях, а также на шинах высокого напряжения в подстанциях, где учет не был реализован при строительстве ТП . Устройства I-TOR 35кВ и 110кВ могут устанавливаться в любой точке сети на анкерных опорах воздушной линии электропередач и без привязки к трансформаторным подстанциям.

Для обеспечения серийного производства и перспективных исследований в компании было создано две полноценные современные лаборатории. С 2018 года завод ежегодно подтверждает аттестацию системы менеджмента качества согласно стандартам ISO 9001.

Справка о компании

АЙ-ТОР - инновационное предприятие, разработчик и производитель уникальной линейки аппаратов I-TOR, предназначенных для создания высоковольтных пунктов коммерческого учёта электроэнергии.

В 2015 году компания стала резидентом Сколково, после чего началось успешное внедрение устройств I-TOR в сетевом комплексе России. Так малое инновационное предприятие, организованное тремя уральскими инженерами, прошло путь до завода-производителя линейки высоковольтных пунктов коммерческого учёта для сетей 110, 35, 20 и 6(10) кВ. К 2020 году компания не только значительно расширила производство, но и вышла на международный рынок.

подробнее

Лабораторные работы для повышения точности

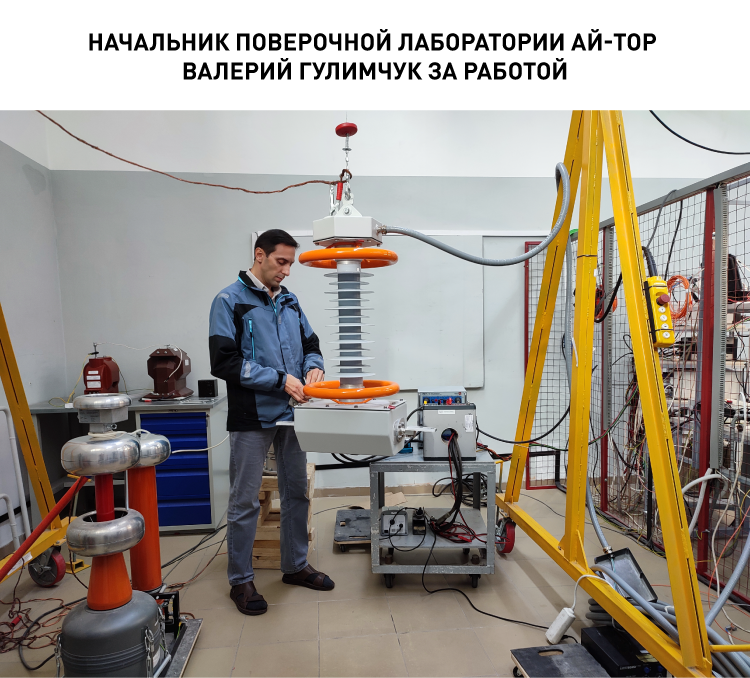

В мае 2018 года в компании было принято решение создать испытательную и поверочную лабораторию с собственным приборным парком, а к концу 2019 года задача была полностью реализована: лаборатории оснастили всем необходимым оборудованием и стендами, разработана вся необходимая документация, персонал прошел необходимую подготовку и обучение.

С 2020 года поверочная лаборатория аккредитована на право поверки средств измерений электротехнических и магнитных величин. Лаборатория регулярно проходит подтверждение компетенций в органах Росакредитации и полностью соответствует требованиям Федерального закона «Об аккредитации в национальной системе аккредитации» № 412-ФЗ.

Испытательная лаборатория оборудована измерителями сопротивления изоляции, измерителями емкости и тангенса угла диэлектрических потерь, измерителями сопротивления постоянному току и проверки металласвязи, программно-техническими комплексами, тепловизионным оборудованием для контроля теплового состояния устройств, в том числе плат и электронных компонентов. Важной составляющей испытательной лаборатории является высоковольтная испытательная установка УИВ-230 , производства компании «Тестсет», которая позволяет производить испытания повышенным напряжением до 230 000 В.

Основной задачей испытательной лаборатории является проведение испытаний и измерений на определенных технологических этапах работ, включая комплексную проверку оборудования по утвержденным методикам. Также, помимо испытания серийной продукции, лаборанты занимаются проведением исследований в целях повышения качества и надёжности устройств I-TOR, а также разработками нового оборудования, усовершенствованием его эргономичности и удобства.

Метрологическая лаборатория предприятия также вносит свой вклад в контроль качества. Основная функция контроля – соответствие параметров, заявленных технических и метрологических характеристик устройств. Специалисты проводят и внешний осмотр на наличие внешних дефектов и повреждений, а также на соответствие описанию типа, проверка комплектности.

Для технически сложных исследований, которые по техническим причинам невозможно провести на базе предприятия, привлекаются и сторонние организации. К примеру, проведение климатических испытаний, проведений испытаний грозовым импульсом проводятся в специализированных испытательных центрах.

Оборудование и оснащение

В числе используемого приборного парка предприятия есть эталонное оборудование, например, эталоны «Свердловского завода трансформаторов тока» марок НЛЛ-6, НЛЛ-10, НЛЛ-15, НЛЛ-35 для поверки средств измерений электрического напряжения разного уровня. Кроме того, имеются эталоны компании «НПП Марс-Энерго» марки ПВЕ-110 с блоком УИН-35, что позволяет нам производить поверку трансформаторов уровня напряжения 35 и 110 кВ. Для измерений тока, лаборатория укомплектована высокоточным трансформатором тока - эталоном 1 разряда марки ТТИ-5000 . Это обеспечивает возможность производить поверку не только средств измерений, но даже и эталонов второго разряда.

В качестве источников высокого напряжения используются высоковольтные испытательные установки типа СКАТ-70 (до 70 кВ) производства ООО «Завод промышленного оборудования СКАТ», а также УИВ-100 (до 100 кВ), производства компании «ТЕСТСЕТ». В качестве источника тока применяются комбинированные приборы РЕТОМ-21 и РЕТОМ-61, производства НПО «Динамика».

Для измерения высоких токов до 3000 А применяется установка РИТ-3000 производства предприятия «ТМЕ», как и компаратор марки КНТ-05, обладающий высокой точностью измерений угловой и абсолютной погрешностей средств измерения тока и напряжения.

В соответствии со ст.9 ФЗ №102 «Об обеспечении единства измерений» в поверочной лаборатории необходимо поддерживать определенные условия микроклимата, а именно: температуру, влажность, давление. Для этого имеются увлажнители, кондиционеры и приборы для нагрева воздуха. Параметры микроклимата контролируются мобильной метеостанцией российского производства ИВА-6 производства НПК «Микрофор». Кроме того, контролируются параметры качества электроэнергии, такие как уровень напряжения, частота сети и коэффициент несинусоидальности кривой напряжения. Для этого в лаборатории имеются приборы российского производства марки ПАРМА РК-3.01.

Метрология в обеспечении качества электрооборудования

Силами отдела технического контроля организован непрерывный контроль качества на всех этапах производства продукции: от поступления комплектующих и запчастей для сборки устройств и заканчивая выпуском продукции и отгрузкой. Также производятся промежуточные проверки на определенных этапах сборки аппаратов. Все эти этапы отражены в технологическом паспорте изделия, по которому можно отследить все процессы изготовления аппаратов и выявить возможные проблемы. Если выявляется продукция, несоответствующая требованиям, она отбраковывается.

После проведения поверки отдельных устройств, проводится их комплексная проверка совместно со шкафом учета , имитирующая работу оборудования в реальной сети. Итогом комплексной проверки является снятие векторных диаграмм вторичных напряжений и токов с прибора учета. Комплексная проверка оборудования предназначена для подтверждения работоспособности пункта коммерческого учета в целом перед передачей оборудования заказчику. Межповерочный срок всей линейки выпускаемых компанией устройств составляет 8 лет.
