Департамент природопользования и Мосгосстройнадзор ежегодно отрабатывают около 6 000 жалоб на шумные строительные работы. Однако мегаполис без строек невозможен: городу необходимы новые дома, школы, бизнес-центры, больницы и другие здания. В связи с этим столичные власти разработали меры по снижению уровня шума от строек, и застройщикам необходимо их соблюдать. Эксперт московской инжиниринговой компании «АСМ тесты и измерения» рассказал порталу МетрологияPro о правилах выбора оборудования для мониторинга шума и новых технологиях в этой отрасли.

0 1

Какие параметры необходимо мониторить?

Мониторинг шума и вибрации на строительных площадках критически важен для соблюдения экологических норм, обеспечения безопасности работников и минимизации воздействия на окружающую застройку и население.

Шум и вибрация – основные причины жалоб жителей близлежащих домов. Они нарушают сон, отдых, могут усугублять течение болезней. Кроме этого, они влияют на здоровье и безопасность рабочих: длительное воздействие шума выше 80 дБА ведет к профессиональной тугоухости, а вибрация может вызывать заболевания костно-суставного аппарата, нервной и сердечно-сосудистой систем. Чтобы защитить людей, необходимо отслеживать ключевые параметры шума и вибрации.

Ключевые параметры мониторинга шума:

  1. Эквивалентный уровень звука (Leq, дБА) – среднеквадратичный уровень звука за определенный период времени (например, за 8-часовую рабочую смену или за 1 час). Это основной интегральный показатель. Он отражает общую звуковую энергию, полученную за измеряемый период. Именно с ним чаще всего сравнивают нормативы, так как он лучше всего описывает кумулятивное воздействие шума на человека;

  2. Максимальный уровень звука (Lmax, дБА) – пиковое значение звукового давления во время события (например, работа сваебойного копра, удар груза, взрыв). Одиночные громкие события могут вызывать испуг, нарушать сон, быть признаком аварийной ситуации. Контроль Lmax критичен для оценки именно таких кратковременных, но мощных воздействий;

  3. Продолжительность воздействия – время, в течение которого уровень шума превышает определенный порог. Вредное воздействие шума напрямую зависит от его уровня и времени воздействия. Нормирование для рабочих основано на дозе шума (экспозиции), получаемой за смену.

Ключевой параметр мониторинга вибрации:

  • Пиковое значение виброскорости и виброускорения – максимальное значение колебательной скорости (мм/с) или ускорения (м/с²) за время измерения. Параметр критичен для оценки мгновенного воздействия, которое может привести к механическим повреждениям близлежащих сооружений (трещины в стенах, разрушение штукатурки). Это основной параметр для оценки риска повреждений.

Юридическая ответственность организаций

Контроль соблюдения нормативов в этой сфере осуществляет Роспотребнадзор. При поступлении жалоб от населения или в рамках плановых проверок проводятся измерения. В случае превышения  ПДУ  выдается предписание об устранении нарушений, может быть наложен штраф, а в крайних случаях работы приостанавливаются до решения проблемы. Соблюдение нормативов позволяет избежать штрафов, судебных исков и приостановления работ надзорными органами.

Стандарты и нормативы в России

Регулирование осуществляется на федеральном уровне и уровне субъектов РФ, например, в Москве и Санкт-Петербурге действуют дополнительные, более строгие нормативы.

Основные нормативы по шуму:

1. СН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки». Главный документ, устанавливает ПДУ шума на территории жилой застройки:

  • днем (7:00-23:00) – 55 дБА;

  • ночью (23:00-7:00) – 45 дБА;

ПДУ шума в жилых помещениях:

  • днем – 40 дБА;

  • ночью – 30 дБА;

ПДУ шума на рабочих местах (зависит от категории тяжести труда):

обычно не более 80 дБА для 8-часовой рабочей смены;

2. Санитарные правила СП 51.13330.2019 «Шумовая защита» . Этот документ содержит более детальные требования к проектированию защиты от шума, включая расчетные методы оценки;

3. ГОСТ Р 53187-2008 (ИСО 1996-1:2003) «Акустика. Описание, измерение и оценка шума окружающей среды» определяет методики измерений, поправки на тональный и импульсный характер шума, требования к измерительному оборудованию.

Основные нормативы по вибрации:

СН 2.2.4/2.1.8.566-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий». Главный документ, устанавливает ПДУ для:

  • вибрации в жилых помещениях и на территории микрорайона. Нормируются корректированные уровни виброскорости (дБ) и виброускорения (дБ) в октавных полосах частот. Например, в жилых помещениях ночью в полосе 2-16 Гц допустим уровень виброускорения не более 72 дБ;

  • производственной вибрации (для рабочих);

СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения» требует проведения измерений фоновой вибрации до начала строительства и прогнозирования ее возможного увеличения. Это необходимо для разработки мероприятий по защите окружающей застройки.

Выбор оборудования

Условия строительной площадки предъявляют к оборудованию особые требования: устойчивость к пыли, влаге, вибрациям, перепадам температур, а также возможность длительной автономной работы.

На что следует обратить особое внимание:

  1. Класс точности. Для официального санитарно-гигиенического контроля и составления протоколов для надзорных органов требуются приборы не ниже  первого класса точности .  Приборы 2-го класса подходят для ориентировочных, технологических измерений;

  2. Защита от воздействий. Корпус должен соответствовать хотя бы стандарту  IP52 , а лучше IP54 и выше;

  3. Автономность. Возможность работы от аккумуляторов 8-12 часов и более. Наличие внешних разъемов для подключения power bank или питания от сети 220В.

Также необходимо обращать внимание на соответствие оборудования нормативным требованиям, в этом случае оборудование будет правильно и качественно выполнять измерения, к которым впоследствии не будет претензий. Все оборудование должно проходить метрологическую поверку в специализированных метрологических учреждениях. Приведем примеры рекомендуемого оборудования.

Шумомеры и анализаторы шума

  • Продукция CRYSOUND, CRY2851 (первого класса). Это многофункциональный анализатор, который идеально подходит для стройки. Прибор имеет высокую точность, отличную защиту от окружающей среды, большой дисплей, предусмотрена длительная работа от батарей. Проводит все необходимые измерения. Модель CRY2833 – это более бюджетное решение. Прочный корпус, соответствует всем международным стандартам. Прост в использовании.

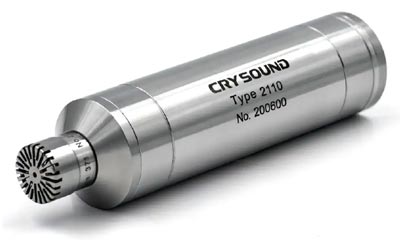

  • Терминал мониторинга уровня шума на базе акустического сенсора CRYSOUND CRY2110/2112 разработан в соответствии с распоряжением правительства Москвы 10-Р/64-16-55/25 от 12 февраля 2025 года. Терминалы мониторинга уровня шу­ма работают в режиме реального времени и оборудованы доступом к цифровому облаку, измеряют уровни звукового давления (SPL), максимальный (Lmax) и эквивалентный (Leq) уровни звука, а также ведут статистику превышения установленного уровня звукового давления. Корпус терминала водонепроницаем, соответствует степени пылевлагозащиты IP67. В случае превышения установленных уровней звука устройство оповещает потребителя по электронной почте или СМС-сообщением. Терминалы имеют онлайн-доступ к значениям измерения шу­ма в реальном времени, а также функцию отправки стандартизированных отчетов.

Виброметры и анализаторы вибрации

Для вибрации требования строже, так как нужно измерять малые величины с высокой точностью.

Пример такого оборудования – Norsonic Nor136 первого класса. Виброметр-анализатор, созданный специально для измерений строительной вибрации и ее воздействия на здания.

Анализаторы Dynatronic позволяют проводить измерения в тяжелых условиях окружающей среды, имеют высокую точность и надежность. Есть переносные модели.

Приборы для локализации источников шума и оценки эффективности шумозащиты

Мы своим клиентам сейчас предлагаем использовать акустическую камеру «Портативная акустическая камера NAC-PA и NACEx-PA». Метод обнаружения источников шума с использованием данной камеры относительно новый, мы проводили несколько тестовых измерений совместно с ЦЭИИС, и камера показала, что она быстро и эффективно позволяет определять места утечек шума в перегородках.

Что происходит, если допустимый уровень шума превышен? В этом случае проводится проверка соответствующим органом с выездом специалистов на место. Если превышение подтверждается, выдается предписание об устранении нарушений, может быть наложен штраф, а в крайних случаях работы приостанавливаются до решения проблемы

Инновации и новые технологии

Основные направления развития технологий в сфере мониторинга шума связаны с хранением и передачей данных.

Облачные платформы позволяют собирать данные в реальном времени и хранить их в огромных объемах. Это позволяет просматривать историю измерений практически за любой период времени, что, в свою очередь, формирует непрерывную ленту данных, которая объективно доказывает, соблюдались нормативы или нет. Это защищает от необоснованных жалоб и позволяет оспаривать претензии.

Мониторинг сегодня возможно осуществлять в реальном времени в удаленном формате. Единичные замеры раз в сутки заменяются на сеть автономных датчиков, постоянно передающих данные через Wi-Fi, 4G/5G на центральный сервер. Это позволяет создавать системы с мгновенным оповещением об изменении (превышении) пороговых значений.

Само оборудование также совершенствуется. Современные системы мониторинга состоят из компактных, защищенных от непогоды измерительных терминалов, размещаемых по периметру стройплощадки. При этом системы неприхотливы в обслуживании и не требуют какого-то специального дополнительного обслуживания.

Не только на стройке

Виброакустический мониторинг является ключевым инструментом не только в строительстве, но и во многих других отраслях, где критически важны предотвращение дорогостоящих простоев и обеспечение безопасности. Его применение наиболее эффективно там, где используется сложное технологическое оборудование и где необходим постоянный контроль за состоянием объектов.

1. Защита дорогостоящих активов.

Наибольшую выгоду от внедрения этой технологии получают капиталоемкие производства.

Пример: нефтегазовый комплекс и энергетика

На газоперекачивающих станциях или ТЭЦ работают мощные турбины, насосы и компрессоры, выход из строя которых ведет к колоссальным убыткам. Вибромониторинг позволяет:

  • прогнозировать отказы. Мониторинг может выявить дефект, например, разбалансировку ротора, износ подшипника на ранней стадии, задолго до катастрофической поломки;

  • снизить затраты: это дает время на планирование ремонта, заблаговременное приобретение запчастей и исключает незапланированные простои, сохраняя миллионы рублей.

В этой сфере сегодня набирает популярность акустический анализ на основе мониторинга по шумовым характеристикам с помощью акустических камер. Его преимущества:

  • более раннее предупреждение: некоторые дефекты проявляются в акустическом спектре раньше, чем в вибрационном;

  • масштабируемость: одна система может одновременно контролировать несколько агрегатов или большую площадь, что повышает экономическую эффективность.

2. Обеспечение безопасности и мониторинг критических объектов.

Здесь виброакустический мониторинг решает задачи, выходящие далеко за рамки технического обслуживания.

Пример: атомная энергетика

На АЭС системы виброконтроля выполняют двойную функцию:

  • контроль оборудования. Системы следят за состоянием реакторов, насосов систем охлаждения и других критических компонентов;

  • сейсмический мониторинг фиксирует малейшие колебания земной коры, являясь частью системы раннего предупреждения о землетрясениях или других геодинамических процессах. Это позволяет в режиме реального времени оценивать воздействие на объект и принимать решения, обеспечивающие его безопасность.

К другим отраслям, активно использующим эту технологию, также относятся: авиация и железнодорожный транспорт (диагностика двигателей, подшипников колесных пар), машиностроение (испытания и контроль станков и прессов), ветроэнергетика (мониторинг башен и гондол ветрогенераторов).

Таким образом, виброакустический мониторинг трансформирует подход к техническому обслуживанию, переводя его от планово-ремонтной модели к предиктивной, и служит краеугольным камнем в системах безопасности ответственных объектов.

Также стоит сказать о важности интеграции измерительных комплексов (шумовых и вибрационных мониторинговых станций) с городскими информационными системами – это не просто «полезная опция», а ключевой элемент стратегии развития «умного города» и кардинальное повышение эффективности управления городской средой. Ее важность сложно переоценить.

А можно ли получить корректные данные, просто скачав на смартфон специальные приложения для измерения уровня шума?

Смартфон с приложением – это грубый бытовой ориентир, но не измерительный прибор. Его данные некорректны для любых профессиональных или юридических целей.

Микрофон в телефоне не калиброван и оптимизирован для речи, а не для точных замеров. Погрешность может достигать 5-10 дБ, что очень много (это разница между спокойной и шумной улицей). При использовании смартфона неизменно возникают помехи: на результат влияет ветер, то, как держится телефон, и встроенные алгоритмы шумоподавления.

Соответственно, применять его можно только для бытовой оценки: чтобы понять, что дрель шумит громче холодильника, или что в парке тише, чем на стройке. Если измерения будут использоваться для жалоб, протоколов, замеров на производстве или любых других ситуаций, где требуется точность, то нужен поверенный профессиональный шумомер.
